■ 概述

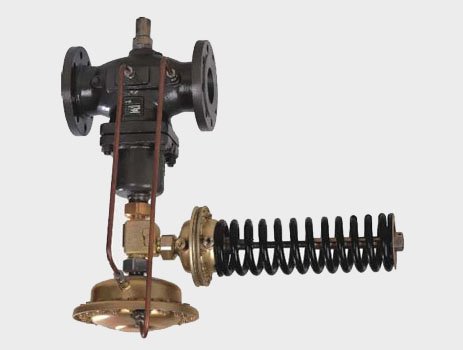

V230D01D05、V231D01D05 自力式压力、流量组合阀，由一个带有设定流量的控制阀门、执行器和一个带设定压力的弹簧的执行器组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压力或流量控制。按优先动作原理工作，不能同时控制两个参数。主要特点如下：1、 具有压力平衡功能，灵敏度高2、 低噪音，性能可靠，免于维护3、 采用标准模块化设计4、 通过组合件，可以进行多项组合控制
■ 阀体公称通径：DN15、20、25、32、40、50、65、80、100、125、150mm公称压力：PN1.6、4.0MPa法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150）
■ 执行器(压力)
有效面积(cm2) | 32※ | 80 | 250 | 630 |
压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
保证压力阀正常工作的*小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许上下膜室之间**压差(MPa) | 2 | 1.25 | 0.4 | 0.15 |
材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |||
注：※该有效面积所对应的压力设定范围不适用于DN150。
■ 执行器(流量)
有效面积 (cm2) | 250 | 630 |
节流器压差(MPa) | 0.02；0.05 | |
允许上下膜室之间**压差(MPa) | 0.4 | 0.15 |
材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |
控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |
