介绍：

■ 概述

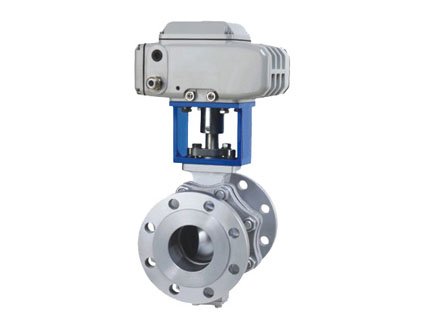

ZDRR电动O形球阀由电动执行机构和O形球阀组成。DN15-200为浮动球式，DN250-300为固定球式结构。

该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通畅、流阻小、密封性能好。阀座采用挠性的唇缘结构，具有磨损补偿和中腔自动泄压作用，因而密封可靠，使用寿命长。

广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

■ 阀体

型    式：直通铸造球型阀

公称通径：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm

公称压力：PN1.6、2.5、4.0、6.4MPa

法兰标准：JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 阀 盖：与阀体成一整体 -45～+400℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■ 阀内组件

阀芯型式：球型阀芯

流量特性：快开特性

材    料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

额定行程：全开90°

■ 执行机构

型    式：3810R、PSQ、CH、HQ 电子式电动执行机构

输入信号：1-5V·DC

电源电压：220V/50Hz

环境温度：-25～+70℃

■ 阀作用型式

电关式(B)、电开式(K)
